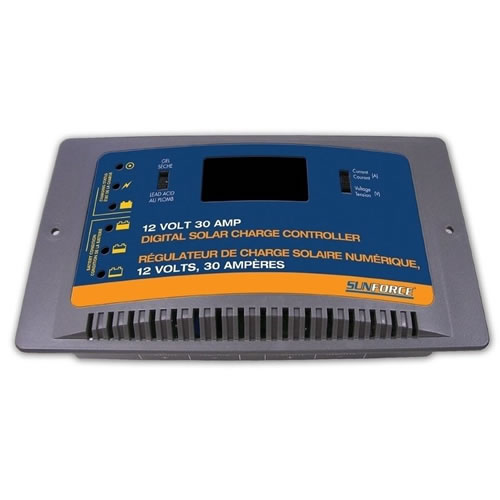

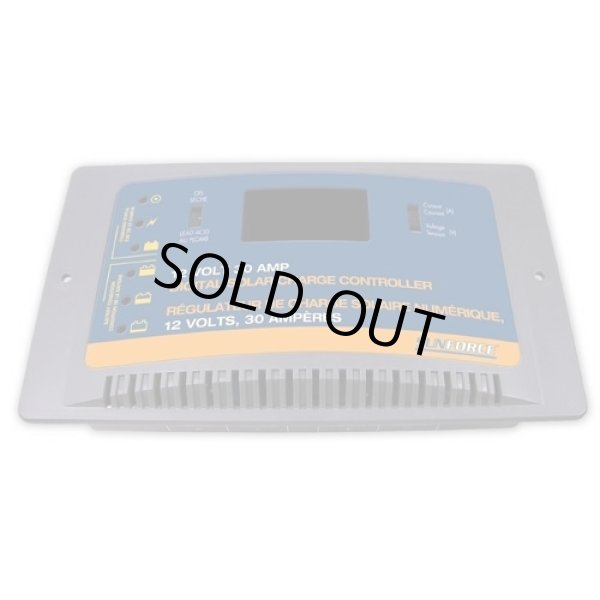

デジタルチャージコントローラー　12V 30A [923006]

このチャージコントローラーは、12V　鉛(Lead-acid)、ゲル(Gel-cell)バッテリーをソーラーパネルによる過充電から保護し、夜間時のバッテリーの放電を防ぎます。

ソーラーシステムのメンテナンスの手間を軽減し、バッテリ寿命を延ばします。

本体のＬＣＤデジタルメーターが、充電電流、バッテリー電圧を連続的に表示します。
また、LEDの棒グラフが、一目でバッテリー状態を見る事ができます。

・バッテリーを過充電、放電から守ります
・12Vソーラーパネル、12Vバッテリー用
・30アンペアまでの充電電流に対応
・500ワットまでのソーラーパワーに対応
・ソーラーパネルとバッテリーを保護します
・バッテリー電圧を維持し、満充電を維持します。

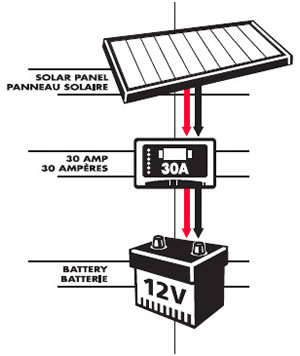

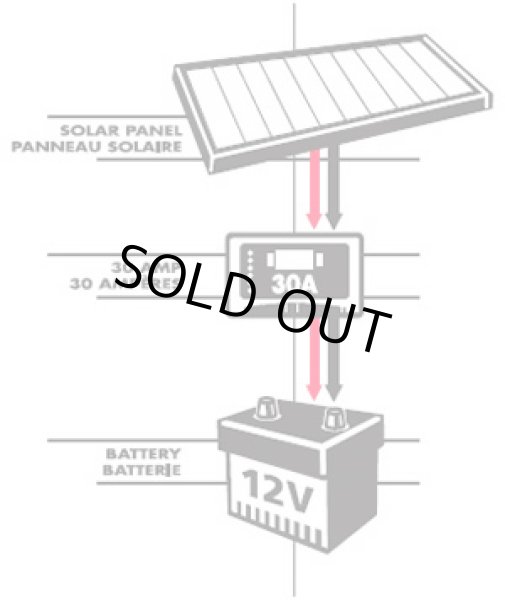

＜取付＞
1.コントローラーを壁に取付けます
2.Lead-acid、Gel-cellバッテリーモードを選択
3.バッテリー側－をコントローラーBATTERY－に配線接続
4.バッテリー側＋をコントローラーBATTERY＋に配線接続
5.ソーラー側－をコントローラーARRAY－に配線接続
6.ソーラー側＋をコントローラーARRAY＋に配線接続

配線の線の太さ、長さは、コントローラーのパフォーマンスに影響します。以下をご参照下さい
ソリッドの線ではなく、より線(CVケーブル Cross-linked Polyethylene Insulated Vinyl Sheath Cable)をお奨めします

絶縁電線の許容電流（電気設備技術基準公示第29条）

導体サイズ		許容電流 （A）
より線mm2 ( sq )	単線mm	ゴム絶縁電流 ビニール絶縁電流
	1.0	16
	1.2	19
	1.6	27
	2.0	35
	2.6	48
	3.2	62
0.9		17
1.25		19
2		27
3.5		37
5.5		49
8		61
14		88
22		115
30		139
38		162
50		190

注意！　充電中にバッテリーモードの選択スイッチで変更しないで下さい

詳細は、以下の取扱説明書をご覧下さい。

サイズ：表 ヨコ18cm X タテ10.4cm
　　　　　裏 ヨコ15cm X タテ9.5cm X 厚4cm

取扱説明書(英文)

埋め込式、屋内仕様
