アダプター ヨーロッパ13極→7極変換 [857722]

アダプター ヨーロッパ13極→7極変換 [857722]

販売価格: 5,500(税込)

商品詳細

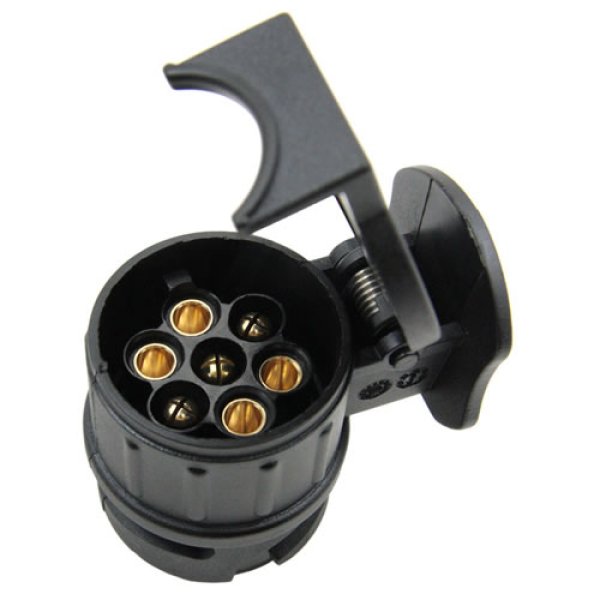

お車側ヨーロッパ13極を、トレーラー側7極に、変換するアダプターです。



12V用



7 Pin Lighting Connections

PIN 1 - Yellow Wire (Left/H Direction Indicator)
PIN 2 - Blue Wire ( Rear Fog Lamps )
PIN 3 - White Wire ( Earth Return )
PIN 4 - Green Wire (Right/H Direction Indicator)
PIN 5 - Brown Wire (Right/H Tail & No. Plate Lamp )
PIN 6 - Red Wire (Brake lights)
PIN 7 - Black Wire (Left/H Tail & No. Plate Lamp )



13 Pin Lighting Connections

Pin1 - Yellow  Wire ( Left Indicator )
Pin2 - Blue Wire ( Fog Light )
Pin3 -  White Wire ( Earth Return )
Pin4 - Green Wire ( Right Indicator )
Pin5 - Brown Wire ( Right tail / Side Light )
Pin6 - Red Wire ( Brake / Stop Lights )
Pin7 - Black Wire ( Left tail / Side Light )
Pin8 - Pink  Wire ( Reversing Light )
Pin9 -  Orange Wire ( 12V Pemanent power from battery )
Pin10 - Grey Wire ( 12V Ignition on ( Battery charging or Fridge )
Pin11 -  White / Black Wire ( Earth for Teminal 10 )
Pin 12 - White / Blue Wire  ( NOT usually used )
Pin 13 -  White / Red Wire ( Earth for Teminal 9 )
