Winegard テレビ衛星探知用メーター [SF1000]

Winegard テレビ衛星探知用メーター [SF1000]

販売価格: 3,909円(税込)

商品詳細

車外から車内の人に、大きな声で”映りは良くなった? どう?”なんて話しながら何回も時間をかけてアンテナを調整した経験はありませんか?
このメーターを衛星アンテナとレシーバー間に入れる事により、1番強い電波の最適なアンテナ位置を1人で見つける事が出来ます。

車内の天井にあるWinegardBSアンテナハンドル付近に取付けて、本体からでるブザー音とメーターを見ながらアンテナハンドルを回して調整ができます。

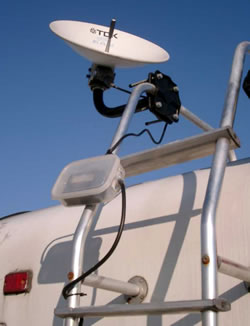

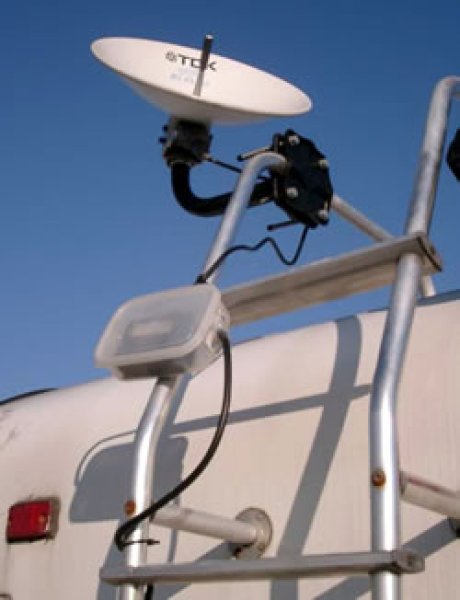

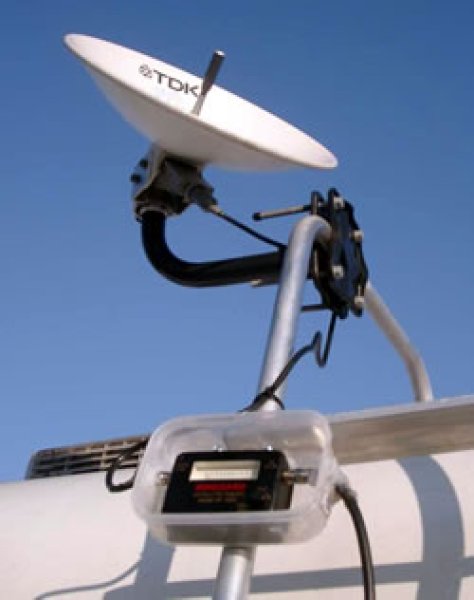

ユーザーの取付例の写真では、一般的なBSアンテナを利用して、本体を車外に取付けてアンテナ調整ができるようにしています。
タッパを使用する事により、雨よけと一々取り外す手間が省けました。

接続
アンテナ ← (LNBF)SF1000(RCVR) → テレビ(チューナー)


操作手順

先ず、作業短縮の為、お車のナビやコンパス等を利用して、アンテナを最初に仰角(上下方向)を38°ぐらいにして、BS・CS110の場合は、南西方向に概ね向けます。テレビのマニュアルにて現在の地域の仰角が分かればその角度にします。

1. テレビまたは、チューナーの電源を入れる。
2. SATELLITE FINDER METERのツマミを右一杯廻すとブザーがなります。
3. 左に戻してブザーが鳴り止む位置でツマミを止めます。
4. BSアンテナを左右に動かしてブザーが鳴る位置を探して、鳴ったらアンテナをその位置で止めて左にブザーが鳴り止む位置でツマミを止めます。
5. 上記の動作を繰り返します。 通常2回ぐらいで受信良好な位置となります。その後上下(仰角)に少し動かして前記の動作で最良な位置で止めて終了です。
6. ツマミを、左一杯に戻します。

※いくつかのテレビ衛星が軌道している関係で、お使いの衛星アンテナが、違うテレビ衛星を感知してブザーがなる場合がありますが、これは正常な動作です。

付属品:ケーブル(アンテナとメーター間の約80cm)

Specification(s)
Measures: 4 1/2"W x 2 1/2"H x 1 1/8"D
Power Requirements: +13 to + 18 Volts DC (supplied by your receiver)
Frequency Range: 950-2050 MHz
Impedence: 75 Ohms
Input Level: -25 to -75 Dbm
